Date tehnice




Produse: 63

APC - Adaptor suport panou pentru tevi rotunde

Material: tehnopolimer gri

Executii:

- kit de montare pe tevi pentru suportul de panou PC

- diametru de montare: 30 - 34, 40 - 43, 48 - 52 mm

Click pe poza pentru documentatia completa /

APC
Adaptor suport panou pentru tevi rotunde

BAG2-120 - Suport cu doua brate

Material: tehnopolimer; suruburi si piulite otel zincat sau inox

Executii:

- cu bratele dispuse la 1200

- diametrul gaurilor de prindere: 42.4, 48.3, 60.3

Observatii: suportii BAG2-120 au bucsi filetate din alama pentru montarea picioarelor LS.A, LV.A sau LV.F

Click pe poza pentru documentatia completa

BAG2-120
Suport cu doua brate

BAG2-180 - Suport cu doua brate

Material: tehnopolimer; suruburi si piulite otel zincat sau inox

Executii:

- cu bratele dispuse la 1800

- diametru gauri de prindere: 42.4, 48.3, 60.3 mm

Observatii: suportii BAG2-180 au bucsi filetate din alama pentru montarea picioarelor LS.A, LV.A sau LV.F

Clcik pe poza pentru documentatia completa

BAG2-180
Suport cu doua brate

BAS2 - Suport cu doua brate

Material: tehnopolimer; suruburi si piulite otel zincat sau inox

Executii:

- diametru gaura de prindere: 42.4, 48.3 sau 60.3 mm

Observatii: suportii BAS2 au bucsi filetate din alama pentru montarea picioarelor LS.A, LV.A sau LV.F

Click pe poza pentru documentatia completa

BAS2
Suport cu doua brate

BAS3 - Suport cu trei brate

Material: tehnopolimer; suruburi si piulite otel zincat sau inox

Executii:

- diametru gaura de prindere: 42.4, 48.3, 50.8 sau 60.3 mm

- gaura de prindere in forma de patrat 45 x 45 mm

Observatii: suportii BAS3 au bucsi filetate din alama pentru montarea picioarelor LS.A, LV.A sau LV.F

Click pe poza pentru documentatia completa

BAS3
Suport cu trei brate

BDG – Bara de legatura intre ghidajele GLA si GCA

Material: otel zincat

Executii:

- dimensiuni: 180 x 5 x 12 mm

Observatii: bara BDG se foloseste la conectarea profilelor ghidajelor laterale (GLA) sau centrale (GCA); se livreaza cu 4 suruburi de prindere M8 x 10 cu locas hexagonal

Click pe poza pentru documentatia completa

BDG
Bara de legatura intre ghidajele GLA si GCA

GC - Cupla T

Material: tehnopolimer; suruburi si piulite otel zincat sau inox

Executii:

- diametru gaura de prindere: 42.4, 48.3, 60.3

- gaura de prindere in forma de patrat 45 x 45 mm

Click pe poza pentru documentatia completa

GC
Cupla T

GCA-2 – Ghidaj central cu role pe ambele parti

Material: profil aluminiu; pini inox AISI 304; role polietilena

Executii:

- cu role sferice: GCA-2-RS, pentru ghidarea recipientelor din plastic

- cu role cilindrice: GCA-2-RC, pentru ghidarea cutiilor din carton, creste cursivitatea

- cu role cilindrice cu doua diametre: GCA-2-RT, pentru ghidarea produselor din sticla, in caz de spargere accidentala acestea faciliteaza eliminarea cioburilor

- dimensiuni: 3000 x 57 mm

Observatii: ghidajele GCA-2 sunt structuri autoportante pentru ghidarea laterala a produselor cu inaltimi reduse pe benzile transportoare ale conveioarelor

Click pe poza pentru documentatia completa

GCA-2
Ghidaj central cu role pe ambele parti

GCA-4 – Ghidaj central cu role pe ambele parti, pe doua randuri

Material: profil aluminiu; pini inox AISI 304; role polietilena

Executii:

- cu role sferice: GCA-4-RS, pentru ghidarea recipientelor din plastic

- cu role cilindrice: GCA-4-RC, pentru ghidarea cutiilor din carton, creste cursivitatea

- cu role cilindrice cu doua diametre: GCA-4-RT, pentru ghidarea produselor din sticla, in caz de spargere accidentala acestea faciliteaza eliminarea cioburilor

- dimensiuni: 3000 x 133 mm

Observatii: ghidajele GCA-4 sunt structuri autoportante pentru ghidarea laterala a produselor cu inaltimi importante pe benzile transportoare ale conveioarelor

Click pe poza pentru documentatia completa

GCA-4
Ghidaj central cu role pe ambele parti, pe doua randuri

GLA-1 – Ghidaj lateral cu role

Material: profil aluminiu; pini inox AISI 304; role polietilena

Executii:

- cu role sferice: GLA-1-RS, pentru ghidarea recipientelor din plastic

- cu role cilindrice: GLA-1-RC, pentru ghidarea cutiilor din carton, creste cursivitatea

- cu role cilindrice cu doua diametre: GLA-1-RT, pentru ghidarea produselor din sticla, in caz de spargere accidentala acestea faciliteaza eliminarea cioburilor

- dimensiuni: 3000 x 48 mm

Observatii: ghidajele GLA-1 sunt structuri autoportante pentru ghidarea laterala a produselor cu inaltimi reduse pe benzile transportoare ale conveioarelor

Click pe poza pentru documentatia completa

GLA-1
Ghidaj lateral cu role

GLA-2 – Ghidaj lateral cu role pe doua randuri

Material: profil aluminiu; pini inox AISI 304; role polietilena

Executii:

- cu role sferice: GLA-2-RS, pentru ghidarea recipientelor din plastic

- cu role cilindrice: GLA-2-RC, pentru ghidarea cutiilor din carton, creste cursivitatea

- cu role cilindrice cu doua diametre: GLA-2-RT, pentru ghidarea produselor din sticla, in caz de spargere accidentala acestea faciliteaza eliminarea cioburilor

- dimensiuni: 3000 x 48 mm

Observatii: ghidajele GLA-2 sunt structuri autoportante pentru ghidarea laterala a produselor cu inaltimi importante pe benzile transportoare ale conveioarelor

Click pe poza pentru documentatia completa

GLA-2
Ghidaj lateral cu role pe doua randuri

GLB-1 – Ghidaj lateral articulat cu role

Material: profil tehnopolimer; pini inox AISI 304; role polietilena

Executii:

- cu role sferice: GLB-1-RS, pentru ghidarea recipientelor din plastic

- cu role cilindrice: GLB-1-RC, pentru ghidarea cutiilor din carton, creste cursivitatea

- cu role cilindrice cu doua diametre: GLB-1-RT, pentru ghidarea produselor din sticla, in caz de rupere accidentala acestea faciliteaza eliminarea cioburilor

- dimensiuni: 375 x 46 mm

- curbura la exterior: 500 mm

- curbura la interior: 350 mm

Observatii: ghidajele articulate GLB-1 sunt structuri modulare autoportante pentru ghidarea laterala a produselor cu inaltimi reduse pe benzile transportoare ale conveioarelor; pot fi utilizate in medii umede

Click pe poza pentru documentatia completa

GLB-1
Ghidaj lateral articulat cu role

GLB-2 – Ghidaj lateral articulat cu role pe doua randuri

Material: profil tehnopolimer; pini inox AISI 304; role polietilena

Executii:

- cu role sferice: GLB-2-RS, pentru ghidarea recipientelor din plastic

- cu role cilindrice: GLB-2-RC, pentru ghidarea cutiilor din carton, creste cursivitatea

- cu role cilindrice cu doua diametre: GLB-2-RT, pentru ghidarea produselor din sticla, in caz de rupere accidentala acestea faciliteaza eliminarea cioburilor

- dimensiuni: 375 x 80 mm

- curbura la exterior: 500 mm

- curbura la interior: 350 mm

Observatii: ghidajele articulate GLB-2 sunt structuri modulare autoportante pentru ghidarea laterala a produselor cu inaltimi semnificative pe benzile transportoare ale conveioarelor; pot fi utilizate in medii umede

Click pe poza pentru documentatia completa

GLB-2
Ghidaj lateral articulat cu role pe doua randuri

GLC – Ghidaj liniar neted

Material: tehnopolimer, negru

Executii:

- cu proeminenta

- inaltime ghidaj: 138 mm

- inaltime proeminenta: 20 sau 40 mm

- lungime ghidaj: 3000 mm

Observatii: se folosesc pentru ghidarea produselor cu inaltimi diferite pe benzile conveioarelor; ghidajul are o rezistenta la uzura ridicata si este adecvat pentru deplasari rapide datorita coeficientului de frecare mic

Click pe poza pentru documentatia completa

GLC
Ghidaj liniar neted

GLP – Ghidaj liniar lateral

Material: ghidaj tehnopolimer; profil inox AISI 304

Executii:

- inaltime suprafata de contact ghidaj: 12 sau 32 mm

- lungime ghidaj: 3000 mm

Observatii: se folosesc pentru ghidarea produselor cu dimensiuni diferite pe benzile conveioarelor, fara a lasa urme pe ambalaje; coeficientul de frecare mic il recomanda pentru viteze mari de deplasare

Click pe poza pentru documentatia completa

GLP
Ghidaj liniar lateral

GLP-HT – Ghidaj liniar lateral pentru temperaturi ridicate

Material: ghidaj tehnopolimer; profil inox AISI 304

Executii:

- inaltime suprafata de contact: 12 mm

- lungime ghidaj: 3000 mm

Observatii: se folosesc pentru ghidarea produselor cu dimensiuni diferite pe benzile conveioarelor in medii cu temperaturi ridicate; pot fi utilizate ca suporti pentru plasele metalice in interiorul cuptoarelor

Click pe poza pentru documentatia completa

GLP-HT
Ghidaj liniar lateral pentru temperaturi ridicate

GLR – Ghidaj liniar lateral

Material: ghidaj tehnopolimer; profil inox AISI 304

Executii:

- inaltime suprafata de contact: 12 mm

- raza ghidaj: 20 mm

- lungime ghidaj: 3000 mm

Observatii: se folosesc pentru ghidarea produselor instabile pe benzile conveioarelor, cum ar fi sticle sau doze, prevenind rotatia si fara a lasa urme pe ambalaje; ghidajul are rezistenta la uzura ridicata si este adecvat pentru deplasari rapide datorita coeficientului de frecare mic; poate fi folosit impreuna cu ghidajul liniar GLP

Click pe poza pentru documentatia completa

GLR
Ghidaj liniar lateral

GLS – Ghidaj liniar lateral

Material: ghidaj tehnopolimer; profil inox AISI 304

Executii:

- suprafata de contact cu proeminenta

- inaltime suprafata de contact: 50 mm

- inaltime proeminenta: 30 mm

- lungime ghidaj: 3000 mm

Observatii: se folosesc pentru ghidarea produselor cu dimensiuni diferite pe benzile conveioarelor, fara a lasa urme pe ambalaje; ghidajul are rezistenta la uzura ridicata si este adecvat pentru deplasari rapide datorita coeficientului de frecare mic; poate fi folosit impreuna cu ghidajul liniar GLT sau GLP in cazul produselor cu inaltimi semnificative

Click pe poza pentru documentatia completa

GLS
Ghidaj liniar lateral

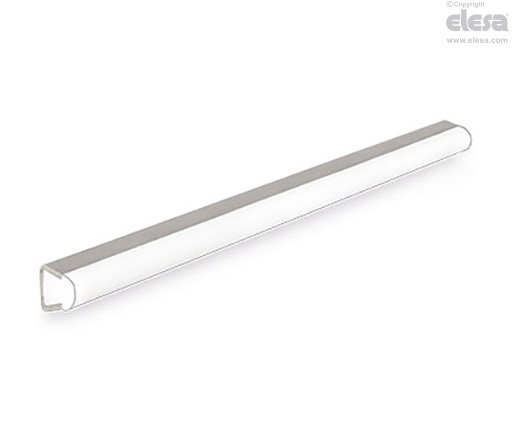

GLT – Ghidaj liniar lateral

Material: ghidaj tehnopolimer; profil inox AISI 304

Executii:

- inaltime suprafata de contact: 14 mm

- raza ghidaj: 7 mm

- lungime ghidaj: 3000 mm

Observatii: se folosesc pentru ghidarea produselor cu stabilitate buna pe benzile conveioarelor, fara a lasa urme pe ambalaje; ghidajul are rezistenta la uzura ridicata si este adecvat pentru deplasari rapide datorita coeficientului de frecare mic

Click pe poza pentru documentatia completa

GLT
Ghidaj liniar lateral

GN 509 - Unitate de transfer cu bila

Material: bila otel, plastic sau inox; carcasa otel zincat sau inox

Executii:

- diametru bila: 15, 22 sau 30 mm

- incarcare: 70 - 2000 N

Click pe poza pentru documentatia completa

GN 509
Unitate de transfer cu bila

GN 509.1 - Unitate de transfer cu bila pentru sarcini mari

Material: bila otel sau inox; carcasa otel zincat sau inox

Executii:

- diametru bila: 12 - 60 mm

- incarcare: 150 - 10000 N

Click pe poza pentru documentatia completa

GN 509.1
Unitate de transfer cu bila pentru sarcini mari

GN 509.3 - Inel de fixare GN 509, GN 509.1

Material: otel zincat sau inox

Executii:

- saiba sau inel

- diametru exterior: 31 - 55 mm

Click pe poza pentru documentatia completa

GN 509.3-INOX
Inel de fixare GN 509, GN 509.1

GN 509.4 - Unitate de transfer cu bila pentru Heavy Duty

Material: bila otel; carcasa otel zincat

Executii:

- diametru bila: 8 - 45 mm

- incarcare: 120 - 6000 N

Click pe poza pentru documentatia completa

GN 509.4
Unitate de transfer cu bila pentru Heavy Duty

GN 960 - Coltar profil

Material: aluminiu mat, negru sau gri; surub si piulita otel zincat; capac plastic

Executii:

- cu / fara set de asamblare sau cu / fara capac

- pentru latimea profilului de 30, 40 sau 45 mm

- compatibile cu prfile BOSCH si ITEM

Click pe poza pentru documentatia completa

GN 960
Coltar profil

GN 961 - Coltar profil

Material: aluminiu mat, negru sau gri; suruburi si piulite otel zincat; capac plastic

Executii:

- cu / fara set de asamblare sau cu fara capac

- pentru latimea profilului de 30 sau 40 mm

- compatibile cu profile BOSCH si ITEM

Click pe poza pentru documentatia completa

GN 961
Coltar profil

GN 963 - Capac coltar profil

Material: plastic negru

Observatii: capacele GN 963 se folosesc impreuna cu coltarele GN 960 si GN 961 pentru a proteja de patrunderea prafului; se monteaza prin clipsare

Click pe poza pentru documentatia completa

GN 963
Capac coltar profil

GN 965 - Kit  montaj pentru profile 30 / 40

Material: otel zincat

Executii:

- cu piulita T GN 506

- cu patru tipuri de surub M6 sau M8

- compatibil cu profile BOSCH si ITEM: 30 sau 40 mm

Observatii: kit-ul GN 965 permite montarea elementelor standard pe profile

Click pe poza pentru documentatia completa

GN 965
Kit montaj pentru profile 30 / 40

GN 967 - Coltar

Material: otel zincat sau acoperit negru sau gri

Executii:

- coltar sau platband

- latime : 20, 30, 40 sau 45 mm

Click pe poza pentru documentatia completa

GN 967
Coltar

GN 968 - Kit montaj pentru profile 30 / 40  45

Material: otel zincat

Executii:

- cu piulita T GN 505 tip MB

- cu patru tipuri diferite de surub M4, M5, M6, M8

- compatibil cu profile BOSCH si ITEM: 30, 40 sau 45 mm

Observatii: kit-ul GN 968 permite montarea elementalor standard pe profile

Click pe poza pentru documentatia completa

GN 968
Kit montaj pentru profile 30 / 40 / 45

MPG - Suport ghidaj

Material: tehnopolimer; surub inox; piiulita alama nichelata

Executii:

- pentru ghidaj rotund, trapezoidal sau dreptunghiular

- diametru prindere ghidaj rotund: 8, 10, 12 sau 14 mm

Click pe poza pentru documentatia completa

MPG
Suport ghidaj

MPG-2 - Suport ghidaje

Material: tehnopolimer; bolt, piulita si saiba inox

Executii:

- pentru doua ghidaje rotunde, trapezoidale sau rectangulare

- cu sau fara pin de blocare si piulita

- diametru pin de blocare: 12, 14 sau 16 mm

Click pe poza pentru documentatia completa

MPG-2
Suport ghidaje

MPG-S - Suport ghidaj

Material: tehnopolimer; bolt, suruburi si pulite inox

Executii:

- pentru ghidaj rotund, trapezoidal sau dreptunghiular

- cu sau fara pin de blocare

- diametru pin de blocare: 12, 14 sau 16 mm

- diametru prindere ghidaj rotund: 8, 10, 12 sau 14 mm

Click pe poza pentru documentatia completa

MPG-S
Suport ghidaj

MSR - Sistem de cuple

Material: tehnopolimer; tuburi aluminiu

Observatii: sistemul de cuple MSR permite montarea usoara si eficienta intre componente; sistemul permite conectarea axiala, perpendiculara sau unghiulara a tubului de baza

Click pe poza pentru documentatia completa

MSR
Sistem de cuple

MSX - Cuple

Material: tehnopolimer; suruburi si piulite inox

Executii:

- MSX-B: cupla baza cu doua cai

- MSX-C: cupla cu doua cai

MSX-TA-TB-TC-TD-TE-TF: cupla cu doua cai

- diametrul exterior al tevii cu sctiunea rotunda: 10, 12 sau 14 mm

- latimea exterioara a tevii cu sectiunea patrata: 8, 10 sau 12 mm

Observatii: geometria gaurilor cuplelor MSX sunt destinate pentru prinderea tevilor cu profil rotund sau patrat

Click pe poza pentru documentatia completa

MSX
Cuple

PC - Suport panou

Material: tehnopolimer; tampoane elastomer; distantiere tehnopolimer

Executii:

- incarcare maxima: 100N

- compatibile cu profile BOSCH si ITEM cu latimea de 25 mm sau mai mari

- duritate elastomer: 70 Shore A

Observatii: panoul nu necesita gauri pentru montaj; tampoanele se deformeaza pentru a realiza blocarea panoului

Click pe poza pentru documentatia completa

PC
Suport panou

PGC-2 – Separator pentru GCA-2

Material: separator tehnopolimer; suruburi si piulite inox AISI 304

Executii:

- dimensiuni: 135 x 62 mm

Observatii: separatorul PGC-2 se monteaza pe capatul ghidajelor GCA-2

Click pe poza pentru documentatia completa

PGC-2
Separator pentru GCA-2

PGC-4 – Separator pentru GCA-4

Material: separator tehnopolimer; suruburi si piulite inox AISI 304

Executii:

- dimensiuni: 135 x 108 mm

Observatii: separatorul PGC-4 se monteaza pe capatul ghidajelor GCA-4

Click pe poza pentru documentatia completa

PGC-4
Separator pentru GCA-4

PGL-1 – Separator pentru GLA-1

Material: separator tehnopolimer; suruburi si piulite inox AISI 304

Executii:

- dimensiuni: 135 x 48 mm

Observatii: separatorul PGL-1 se monteaza pe capetele ghidajelor GLA-1, fiind folosit ca si terminatie

Click pe poza pentru documentatia completa

PGL-1
Separator pentru GLA-1

PGL-2 – Separator pentru GLA-2

Material: separator tehnopolimer; suruburi si piulite inox AISI 304

Executii:

- dimensiuni: 135 x 93 mm

Observatii: separatorul PGL-2 se monteaza pe capetele ghidajelor GLA-2, fiind folosit ca si terminatie

Click pe poza pentru documentatia completa

PGL-2
Separator pentru GLA-2

PPR – Suport panou

Material: SUPER-tehnopolimer negru sau gri; tampon cauciuc NBR; surub si piulita inox

Executii:

- suport pentru panou, cu sau fara tampon

- suport pentru plasa sudata, fara tampon

- pentru diferite grosimi ale panoului

- latura profil patrat pentru montare: 25 sau 30 mm

- duritate cauciuc: 90 Shore A

Observatii: PPR.25 se livreaza cu surub M5 cu cap inecat, iar PPR.30 cu surub M5 cu cap cilindric; tamponul blocheaza panoul in prezenta vibratiilor puternice; inaltimea de 7.5 mm previne accumularea murdariei

Click pe poza pentru documentatia completa

PPR
Suport panou

PRA-GLB-INOX - Profil pentru GLB

Material: inox AISI 304

Executii:

- dimensiuni: 3000 x 40 mm

Observatii: profilul se foloseste impreuna cu ghidajele articulate GLB-1 si GLB-2; se livreaza sub forma de bara negaurita cu lungimea de 3 metri

Click pe poza pentru documentatia completa

PRA-GLB-INOX
Profil pentru GLB

PRB-GLB-INOX – Profil pentru GLB

Material: inox AISI 304

Executii:

- dimensiuni: 3000 x 40 mm

Observatii: profilul se foloseste impreuna cu ghidajele articulate GLB-1 si GLB-2; se livreaza sub forma de bara cu lungimea de 3 metri

Click pe poza pentru documentatia completa

PRB-GLB-INOX
Profil pentru GLB

RL
Date tehnice EleRoll

RLS-U - Tren de bile

Material: tehnopolimer

Executii:

- lungime tren: 270 mm

- diametru bila: 25.4 mm

- incarcare: 850 N

- incarcare pe bila: 30 N

Click pe poza pentru documentatia completa

RLS-U
Tren de bile

RLT-AL - Profil aluminiu pentru unitati cu role

Material: aluminiu

Executii:

- cu sau fara gauri alungite

- lungime: 270 - 2970 mm

Click pe poza pentru documentatia completa

RLT-AL
Profil auminiu pentru unitati cu role

RLT-B - Sistem frana pentru unitati cu role

Material: tehnopolimer

Executii:

- montare prin presare

- cu sau fara opritor

- lungime: 190 mm

- latime: 25 mm

Click pe poza pentru documentatia completa

RLT-B
Sistem frana pentru unitati cu role

RLT-CE - Suport lateral pentru unitati cu role

Material: tehnopolimer

Executii:

- montare prin presare

- lungime: 270 mm

- inaltime: 39 mm

Click pe poza pentru documentatia completa

RLT-CE
Suport lateral pentru unitati cu role

RLT-H - Capac pentru unitati cu role

Material: tehnopolimer

Executii:

- montare cu suruburi autofiletante

- capac intermediar sau terminal

- latime: 36 mm

- inaltime: 26.5 mm

Click pe poza pentru documentatia completa

RLT-H
Capac pentru unitati cu role

RLT-M - Elemente suport pentru unitati cu role

Material: tehnopolimer

Executii:

- coltar sau suport

Click pe poza pentru documentatia completa

RLT-M
Elemente de suport pentru unitati cu role

RLT-U - Tren de role pentru profil RLT-AL

Material: tehnopolimer

Executii:

- cu role din tehnopolimer sau poliuretan

- montare prin clipsare

- lungime: 270 mm

- latime: 33.45 mm

- diametru rola: 25 mm

- temperatura de functionare: -20 - +90 (tehnopolimer) sau -20 - +70 (poliuretan) grade Celsius

Observatii: rolele din tehnopolimer sunt potrivite pentru transportarea pachetelor grele, cele din poliuretan cu material impotriva zgarierii permit manipularea materialelor delicate; coeficientul de frecare mic elimina necesitatea ungerii

Click pe poza pentru documentatia completa

RLT-U
Tren de role pentru profil RLT-AL

RLT-U15 – Tren de role pentru RLT-AL

Material: role poliamida; suport role tehnopolimer

Executii:

- montare prin clipsare

- lungime: 270 mm

- latime: 33.45 mm

- diametru rola: 14.5 mm

- temperatura de functionare: -20 – +90 grade Celsius

- compatibil cu accesoriile ELEROLL, cu exceptia franei RLT-B

Observatii: potrivit pentru manipularea pachetelor cu greutate si dimensiuni reduse; coeficientul de frecare mic elimina necesitatea ungerii; la cerere: cu role din poliuretan

Click pe poza pentru documentatia completa

RLT-U15
Tren de role pentru RLT-AL

SPF- Suport lateral

Material: tehnopolimer; surub cu ochi, piulita de strangere inox; buton tehnopolimer

Executii:

- cu buton de strangere sau cu piulita de strangere

Observatii: suportii laterali SPF sunt destinati pentru pozitionarea liniara a ghidajelor

Click pe poza pentru documentatia completa

SPF
Suport lateral

SPR - Suport lateral cu articulatie

Material: tehnopolimer; surub cu ochi, piulita si saiba inox

Executii:

- cu sau fara buza

Observatii: suportii SPR permit pozitionarea liniara si unghiulara

Click pe poza pentru documentatia completa

SPR
Suport lateral cu articulatie

SPR.V - Suport lateral cu articulatie si blocare

Material: tehnopolimer; surub cu ochi inox; sistem de prindere ghidaje inox

Executii:

- cu sau fara buza

Observatii: suportii SPR.V se folosesc cand pozitionarea unghiulara si liniara in doua momente diferite

Click pe poza pentru documentatia completa

SPR.V
Suport lateral cu articulatie si blocare

SQT - Coltar

Material: tehnopolimer

Executii:

- cu gauri normale sau alungite pentru montare

- cu sau fara ghidaje de centrare

- dimensiuni: 40 x 18.5, 40 x 25 sau 43 x 43

Observatii: coltarele SQT se folosesc pentru montarea rapida a profilelor de aluminiu pentru protectie la masinarii si echipamente

Click pe poza pentru documentatia completa

SQT
Coltar

TGL – Capac pentru GLA-1

Material: capac tehnopolimer; surub si piulita inox AISI 304

Executii:

- latime: 24 mm; inaltime: 48 mm

Observatii: se monteaza pe capetele ghidajului GLA-1

Click pe poza pentru documentatia completa

TGL
Capac pentru GLA-1

TSLA - Suport lateral

Material: tehnopolimer; surub, piulita si saiba otel zincat sau inox

Click pe poza pentru documentatia completa

TSLA
Suport lateral

TSLB - Suport lateral

Material: tehnopolimer; surub, piulita si saiba otel zincat sau inox

Executii:

- diametru gaura de prindere: 42.4, 48.3 sau 60.3 mm

- gaura de prindere in forma de patrat: 45 x 45 mm

Click pe poza pentru documentatia completa

TSLB
Suport lateral

TTA - Cupla cu flansa

Material: tehnopolimer; surub, piulita si saiba otel zincat sau inox

Executii:

- diametru gaura de prindere: 48.3 mm

Click pe poza pentru documentatia completa

TTA
Cupla cu flasa

TTB - Cupla cu flansa

Material: tehnopolimer; surub, piulita si saiba otel zincat sau inox

Executii:

- diametru gaura de prindere: 42.4, 48.3, 50.8 sau 60.3

- gaura de prindere in forma de patrat: 45 x 45 mm

Click pe poza pentru documentatia completa

TTB
Cupla cu flansa

UTB – unitate de transfer cu bila

Material: corp si bila din tehnopolimer pe baza de acetal, culoare alb; corp din tehnopolimer pe baza de acetal, culoare alb si bila si suportul acesteia din inox

Executii:

UTB-P: bila din tehnopolimer pe baza de acetal (POM), culoare alb

UTB-SST: bila din otel inoxidabil

Produse conexe: GN 509.3 inel de fixare din inox pentru varianta UTB-SST

Observatii: bila din tehnopolimer se preteaza la manipularea incarcaturilor cu suprafete fine; bila din inox se preteaza la manipularea sarcinilor cu suprafete unghiulare; pentru ca sunt materiale rezistente la coroziune, se pot spala frecvent.

Click pe poza pentru documentatia completa





UTB
unitate de transfer cu bila

 UTB-SST-ESD – unitate de transfer cu bila

Material:corp din tehnopolimer conductiv antistatic, previne acumularea de sarcini electrostatice; bila si suportul intern al bilei sunt din inox

Executii:diametru bila 15 mm; diametru unitate de transfer 31 mm

Produse conexe: GN 509.3 inel de fixare din inox

Observatii:rezistivitate <10 5 Ωcm, metoda de testare DIN IEC 93 si DIN 53482; structura tehnopolimerica autolubrifianta mentine curatenia, pentru ca nu necesita lubrifiere cu uleiuri si grasimi; bila din inox se preteaza la manipularea sarcinilor cu suprafete unghiulare

Click pe poza pentru documentatia completa







UTB-SST-ESD
unitate de transfer cu bila

UTR - unitati de transfer cu role

Material:carcasa,rola si suportul acesteia sunt din tehnopolimer pe baza de acetal, culoare alb / albastru

Executii:

UTR-P:cu rola din tehnopolimer pe baza de acetal, culoare alb.

UTR-S: cu rola din tehnopolimer moale, de culoare albastru

Observatii: rola din tehnopolimer se preteaza la manipularea incarcaturilor cu suprafete fine;rola (albastra) moale din tehnopolimer se preteaza la manipularea incarcaturilor cu suprafete foarte fine precum sticla si ceramica

Click pe poza pentru documentatia completa





UTR
unitati de transfer cu role



2010 © Stamel SRL. Toate drepturile rezervate.
admin: www.discovergroup.ro
