GN 3380 – Senzor pentru prinderi / cilindri actionati pneumatic

Material: corp din plastic; surub montare din alama nichelata

Executii:

- cu contact normal deschis (ND)

- mufa cu trei poli cu filet exterior M8x1

- temperatura de functionare: -30 – 80 grade Celsius

- diametru cablu: 3 mm; lungime: 300 mm

- tensiune alimentare: 10 – 30 V CC

Observatii: senzorul GN 3380 detecteaza pozitia pistoanelor pneumatice magnetice; odata cu ajungerea in punctul de comutare, senzorul emite un semnal inalt unui controller si de asemenea indica statusul cu ajutorul LED-ului integrat

GN 708.1 / GN 708.1-INOX - Tampon cu cauciuc

Material: otel zincat / inox; tampon din cauciuc vulcanizat

Executii:

- cu tija filetata M4 - M12

- tampon cu cap drept sau rotunjit

- lungime tampon: 33 - 130 mm

Observatii: piulitele pentru montare sunt incluse in pachet

GN 761- Inox - Clema inchizatoare fara mecanism de blocare

Material: otel zincat / otel inoxidabil AISI 304

Executii:

- tipul G: surub cu zavor, cu bucla

- tipul T: surub cu zavor cu cap T, cu prindere

Observatii: clemele GN 761 sunt potrivite in special pentru inchiderea rapida si fixarea capacelor containerelor si a cutiilor; forta de retinere 1000-3000 N

GN 761.1- Inox - Clema inchizatoare cu mecanism de blocare

Material: otel zincat / otel inoxidabil AISI 304

Executii:

- tipul G: surub cu zavor, cu bucla de prindere

- tipul T: surub cu zavor, cu cap T de prindere

Observatii:clemele GN 761 sunt potrivite in special pentru inchiderea rapida si fixarea capacelor containerelor si a cutiilor; forta de retinere 1000-3000 N

GN 801 - Suport tampon GN 810, 820, 860, 868, 812, 910

Material: otel zincat

Executii:

- diametru exterior: 16 - 26 mm

- cu gaura filetata: M6, M8, M10

GN 801.1 – Extensie prindere rapida

Material: otel zincat

Executii:

- latime (l): 100 sau 120 mm

- pentru suruburi cu filet M6 sau M8

Observatii:

- extensia GN 801.1 se utilizeaza impreuna cu prinderile rapide cu bratul bifurcat pentru a prinde ceva simultan in doua puncte in paralel, cu suruburi de prindere

- se monteaza pe brat si se fixeaza in pozitia dorita de-a lungul bifurcatiei

- pozitia laterala a suruburilor de prindere poate fi de asemenea reglata, datorita locasurilor (o aranjare/reglare simetrica rezulta o forta egal distribuita pe suruburile de prindere)

- setul se livreaza neasamblat

GN 801.2 – Extensie articulata prindere rapida

Material: otel zincat

Executii:

- distanta dintre gaurile pentru suruburile de prindere (m₁): 82 sau 100 mm

- pentru suruburi cu filet M6 sau M8

Observatii:

- extensia GN 801.2 se utilizeaza impreuna cu prinderile rapide cu bratul bifurcat pentru a prinde ceva simultan , in paralel, cu suruburi de prindere

- se monteaza pe brat si se fixeaza in pozitia dorita de-a lungul bifurcatiei

- pozitia laterala a suruburilor de prindere se regleaza cu ajutorul articulatiilor; ce permit orice pozitionare a suruburilor (o aranjare/reglare simetrica rezulta o forta egal distribuita pe suruburile de prindere)

- setul se livreaza neasamblat

GN 802 - Tampon metalic

Material: otel brunat durificat, piulite din otel zincat

Executii:

- cu surub M5 - M12

- lungime tampon: 37 - 105 mm

Observatii: asamblarea si demontarea simpla si rapida este facilitata de inelul elastic din interiorul talpii

GN 804 - Tampon metalic, apasare reglabila

Material: otel zincat; talpa din otel brunat

Executii:

- cu surub M5 - M12

- lungime tampon: 45 - 106 mm

Observatii: talpa este mobila; piulitele din otel zincat sunt incluse in pachet

GN 807 - Tampon

Material: otel zincat

Executii:

- cu surub M4 - M14

- cu sau fara protectie

- lungime tampon: 23 - 128 mm

Observatii: piulitele din otel zincat sunt incluse in pachet

GN 807-INOX - Tampon

Material: inox

Executii:

- cu surub M4 - M8

- cu sau fara protectie

- lungime tampon: 23 - 96 mm

Observatii: piulitele din inox sunt incluse in pachet

GN 809 - Suport tampon strangere GN 810, 820, 860,862, 812

Material: otel zincat

Observatii: suportul GN 809 permite montarea unei varietati mari de elemente de prindere, elemente pe baza de arc si dispozitive similare

GN 809.1 – Extensie prindere rapida

Material: otel zincat

Executii:

- lungime (l): 121 sau 142 mm

- distanta de reglare (a): 67.5 sau 71.5 mm

- pentru suruburi cu filet M6 sau M8

Observatii:

- prinderile rapide cu bara pot fi extinse cu usurinta si rapid cu ajutorul extensiei GN 809.1

- locasul extensiei corespunde dimensiunilor bratului bifurcat al prinderii rapide si este compatibila cu toate accesoriile

- pentru asamblare, extensia este rigidizata de de bara prinderii rapide; gaurile necesare in bara prinderii trebuiesc executate de catre utilizator

- setul se livreaza neasamblat

GN 810 - Prindere rapida verticala

Material: otel zincat

Executii:

- montare cu gauri strapunse

- cu brat bifurcat si calaret sau bara cu ureche sudata

- forta de retinere: 750 - 4500 N

- mobilitate: 90 de grade

Observatii: se ofera si varianta din inox GN 810-INOX

GN 810-INOX - Prindere rapida verticala

Material: inox

Executii:

- montare cu gauri strapunse

- cu brat bifurcat si calaret sau bara cu ureche sudata

- forta de retinere: 750 - 2000 N

- mobilitate: 90 de grade

GN 810.1 - Prindere rapida verticala cu baza verticala

Material: otel zincat

Executii:

- montare cu gauri strapunse

- cu brat bifurcat si calaret sau bara cu ureche sudata

- forta de retinere: 750 - 4500 N

- mobilitate: 90 de grade

Observatii: se ofera si varianta din inox GN 810.1-INOX

GN 810.1-INOX - Prindere rapida verticala cu baza verticala

Material: inox

Executii:

- montare cu gauri strapunse

- cu brat bifurcat si calaret sau bara cu cu ureche sudata

- forta de retinere: 750 - 2000 N

- mobilitate: 90 de grade

GN 810.3 – Prindere rapida verticala, cu carlig de asigurare

Material: otel zincat

Executii:

- baza cu gauri alungite

- cu brat bifurcat si calaret sau bara cu ureche sudata

- forta de retinere: 1050 sau 2000 N

- mobilitate: minim 90 de grade

Observatii: carligul previne deblocarea accidentala; se ofera si varianta din inox GN 810.3-INOX

GN 810.3-EXT – Prindere rapida verticala, cu carlig de asigurare, cu brat extins

Material: otel zincat

Executii:

- baza cu gauri alungite

- cu brat bifurcat si calaret, cu (ULC) sau fara (UL) tampon de prindere GN 708.1

- forta de retinere: 500 sau 1000 N

- mobilitate: minim 90 de grade

Observatii:

- carligul previne deblocarea accidentala datorita vibratiilor sau altor factori

- toate partile mobile sunt unse cu un gresant special

- la prinderea rapida fara tampon, se poate monta un surub de prindere specific

GN 810.3-INOX – Prindere rapida verticala, cu carlig de asigurare

Material: inox

Executii:

- baza cu gauri alungite

- cu brat bifurcat si calaret sau bara cu ureche sudata

- forta de retinere: 1050 sau 2000 N

- unghi de operare: 90⁰

Observatii: carligul previne deblocarea accidentala datorita vibratiilor sau altor factori

GN 810.4 – Prindere rapida verticala cu baza verticala, cu carlig de asigurare

Material: otel zincat

Executii:

- baza cu gauri alungite

- cu brat bifurcat si calaret sau bara cu ureche sudata

- forta de retinere: 1050 sau 2000 N

- mobilitate: minim 90⁰

Observatii: carligul previne deblocarea accidentala datorita vibratiilor sau altor factori; se ofera si varianta din inox GN 810.4-INOX

GN 810.4-EXT – Prindere rapida verticala cu baza verticala, cu carlig de asigurare, cu brat extins

Material: otel zincat

Executii:

- baza cu gauri alungite

- cu brat bifurcat si calaret, cu (VLC) sau fara (VL) tampon de prindere GN 708.1

- forta de retinere: 500 sau 1000 N

- mobilitate: minim 90 de grade

Observatii:

- prinderea GN 810.4-EXT se blocheaza la ambele capete

- carligul previne deblocarea accidentala datorita vibratiilor sau altor factori

- toate partile mobile sunt unse cu un gresant special

- la prinderea rapida fara tampon, se poate monta un surub de prindere specific

GN 810.4-INOX – Prindere rapida verticala cu baza verticala, cu carlig de asigurare

Material: inox

Executii:

- baza cu gauri alungite

- cu brat bifurcat si calaret sau bara cu ureche sudata

- forta de retinere: 1050 sau 2000 N

- mobilitate: minim 90 de grade

Observatii: carligul previne deblocarea accidentala

GN 812 - Prindere rapida cu baza dubla

Material: otel zincat

Executii:

- montare cu gauri strapunse

- cu brat bifurcat si calaret sau bara cu ureche sudata

- forta de retinere: 1200 sau 1900 N

- mobilitate: minim 35 de grade

Observatii: prinderile GN 812 pot fi montate in doua planuri; manerul si bratul se misca in directii opuse

GN 812.1 - Prindere rapida verticala cu baza dubla

Material: otel zincat

Executii:

- montare cu gauri strapunse

- cu brat bifurcat si calaret sau bara cu ureche sudata

- forta de retinere: 1600 sau 2400 N

- mobilitate: minim 90 de grade

Observatii: prinderile GN 812.1 pot fi montate in doua planuri; manerul si bratul se misca in aceeasi directie

GN 813 - Prindere rapida sudabila pentru forte mari

Material: otel brunat

Executii:

- montare prin sudare

- cu brat de tip bara

- forte de retinere: 10000, 20000 sau 30000 N

- mobilitate: minim 190 de grade

Observatii: prinderile GN 813 sunt folosite la aplicatiile ce necesita forte mari de retinere; au fost proiectate pentru demontare usoara

GN 820 - Prindere rapida orizontala

Material: otel zincat

Executii:

- montare cu gauri strapunse

- cu brat bifurcat si calaret sau bara cu ureche sudata

- forta de retinere: 400 - 3200 N

- mobilitate: minim 90 de grade

Observatii: manerul si bratul prinderii GN 820 se misca in directii opuse; se ofera si varianta din inox GN 820-INOX

GN 820-INOX - Prindere rapida orizontala

Material: inox

Executii:

- montare cu gauri strapunse

- cu brat bifurcat cu calaret sau bara cu ureche sudata

- forta de retinere: 400 - 1700 N

- mobilitate: minim 90 de grade

Observatii: manerul si bratul prinderii GN 802-INOX se misca in directii opuse

GN 820.1 - Prindere rapida orizontala cu baza verticala

Material: otel zincat

Executii:

- montare cu gauri strapunse

- cu bratul bifurcat si calaret sau bara cu ureche sudata

- forta de retinere: 900 - 3200 N

- mobilitate: minim 90 de grade

Observatii: bratul si manerul prinderii GN 820.1 se misca in directii opuse; se ofera si varianta din inox GN 120.1-INOX

GN 820.1-INOX - Prindere rapida orizontala cu baza verticala

Material: inox

Executii:

- cu gauri strapunse pentru montare

- cu bratul bifurcat si calaret sau bara cu ureche sudata

- forta de retinere: 900 - 1700 N

- mobilitate: minim 90 de grade

Observatii: bratul si manerul prinderii GN 820.1-INOX se misca in directii opuse

GN 820.2 - Prindere rapida orizontala

Material: otel zincat

Executii:

- cu gauri strapunse pentru montare

- cu bratul bifurcat si calaret

- dorta de retinere: 900 - 1800 N

- mobilitate: 90 de grade

Observatii: bratul si manerul prinderii GN 820.2 se misca in directii opuse; se ofera si varianta din inox GN 820.2-INOX

GN 820.2-INOX - Prindere rapida orizontala

Material: inox

Executii:

- montare cu gauri strapunse

- cu bratul bifurcat si calaret

- forta de retinere: 900 - 1700 N

- mobilitate: minim 90 de grade

Observatii: manerul si bratul prinderii GN 820.2-INOX se misca in directii opuse

GN 820.3 / GN 820.3-INOX - Prindere rapida orizontala cu siguranta

Material: otel zincat / inox

Executii:

- montare cu gauri strapunse

- cu bratul bifurcat si calaret sau bara cu ureche sudata

- forta de retinere: 900 - 3200 N

- mobilitate: minim 90 de grade

Observatii: bratul si manerul prinderii GN 820.3 se misca in directii opuse

GN 820.3-EXT – Prindere rapida orizontala cu siguranta, cu brat extins

Material: otel zincat

Executii:

- baza cu gauri alungite

- cu brat bifurcat si calaret, cu (ULC) sau fara (UL) tampon de prindere GN 708.1

- forta de retinere: 600 sau 1100 N

- mobilitate: minim 90 de grade

Observatii:

- functie de siguranta realizata de carligul ce asigura blocarea

- carligul previne deblocarea accidentala datorita vibratiilor sau altor factori

- toate partile mobile sunt unse cu un gresant special

- la prinderea rapida fara tampon, se poate monta un surub de prindere specific

GN 820.4 / GN 820.4-INOX - Prindere rapida orizontala cu siguranta

Material: otel zincat / inox

Executii:

- montare cu gauri strapunse

- cu bratul bifurcat si calaret sau bara cu ureche sudata

- forta de retinere: 900 - 3200 N

- mobilitate: minim 90 de grade

Observatii: bratul si manerul prinderii GN 820.4 se misca in directii opuse

GN 820.4-EXT – Prindere rapida orizontala cu baza verticala, cu siguranta, cu brat extins

Material: otel zincat

Executii:

- baza cu gauri alungite

- cu brat bifurcat si calaret, cu (VLC) sau fara (VL) tampon de prindere GN 708.1

- forta de retinere: 600 sau 1100 N

- mobilitate: minim 90 de grade

Observatii:

- functie de siguranta realizata de carligul ce asigura blocarea

- carligul previne deblocarea accidentala datorita vibratiilor sau altor factori

- toate partile mobile sunt unse cu un gresant special

- la prinderea rapida fara tampon, se poate monta un surub de prindere specific

GN 821 - Clema inchizatoare

Material: otel zincat

Executii:

- montare cu gauri strapunse

- cu siguranta, fara sau cu cheie

- varianta lunga sau scurta

- forta de retinere: 4000 N

Observatii: clemele GN 821 se folosesc printre altele pentru asigurarea clapelor sau capacelor de containere; se ofera si varianta din inox GN 821-INOX

GN 821-INOX - Clema inchizatoare

Material: inox

Executii:

- montare cu gauri strapunse

- cu siguranta sau fara

- varianta lunga sau scurta

- forta de retinere: 4000 N

Observatii: clemele GN 821-INOX se folosesc printre altele pentru asigurarea clapelor sau capacelor de containere

GN 831 - Clema inchizatoare

Material: otel zincat

Executii:

- montare cu gauri strapunse

- cu siguranta sau fara

- varianta lunga sau scurta

- forta de retinere: 1000 N

Observatii: clemele GN 831 se folosesc printre altele pentru securizarea clapelor si capacelor de containere; se ofera si varianta din inox GN 831-INOX

GN 831-INOX - Clema inchizatoare

Material: inox

Executii:

- montare cu gauri strapunse

- cu siguranta sau fara

- varianta lunga sau scurta

- forta de retinere: 1000 N

Observatii: clemele GN 831-INOX se folosesc printre altele pentru securizarea clapelor si capacelor de containere

GN 8330 GN 8330-INOX - Clema inchizatoare

Material: otel zincat / inox

Executii:

- montare cu gauri strapunse

- cu sau fara arc exterior

- latime: 15 - 40 mm

- forta de retinere: 100 - 1200 N

GN 840 - Prindere rapida cu plunjer trage - impinge

Material: otel zincat

Executii:

- montare cu gauri strapunse

- cu rotirea manerului spre stanga sau spre dreapta

- forta de retinere: 800 N

- mobilitate: 180 de grade

Observatii: prinderea GN 840 este cunoscuta pentru inaltimea redusa indiferent de pozitia manerului

GN 841 - Prindere rapida cu plunjer prin impingere

Material: otel zincat

Executii:

- montare cu gauri strapunse

- baza de montare din foaie de tabla

- forta de retinere: 3600, 7200 N

- mobilitate: 90 de grade

GN 842 - Prindere rapida cu plunjer trage - impinge

Material: otel zincat, corp din alama sau otel brunat forjat

Executii:

- montare cu gauri strapunse

- forta de retinere: 1200 - 45000 N

Observatii: prinderile GN 842 pot fi folosite pentru forte de retinere foarte mari datorita corpului masiv si robust

GN 843.1 - Prindere rapida cu plunjer trage - impinge

Material: otel zincat

Executii:

- montare cu gauri strapunse

- cu sau fara suport de montare

- forta de retinere: 3000, 5400 sau 7000 N

- mobilitate: 185 de grade

Observatii: se ofera si varianta din inox GN 843.1-INOX

GN 843.1-INOX - Prindere rapida cu plunjer trage - impinge

Material: inox

Executii:

- montare cu gauri strapunse

- cu sau fara suport de montare

- forta de retinere: 3000, 5400 sau 7000 N

- mobilitate: 185 de grade

GN 844 - Prindere rapida cu plunjer trage - impinge

Material: otel zincat; corp din alama sau otel brunat forjat

Executii:

- montare cu gauri strapunse

- cu rotirea manerului spre dreapta sau spre stanga

- forta de retinere: 900, 1300 sau 4500 N

- mobilitate: 180 de grade

Observatii: prinderea GN 844 este cunoscuta pentru inaltimea redusa indiferent de pozitia manerului; poate fi folosita pentru forte mari de retinere datorita corpului masiv si robust

GN 850 - Prindere rapida prin tragere cu carlig

Material: otel zincat

Executii:

- cu gauri strapunse pentru montare

- cu carlig sau fara

- forta de retinere: 2000, 3000, 4000 N

GN 850.1 – Prindere rapida prin tragere cu carlig

Material: otel zincat

Executii:

- T:cu axa de tragere si prindere

- TF: fara axa de tragere si prindere

- TG: cu axa de tragere, prindere si bolt de prindere cu cap oval

- TT: cu axa de tragere, prindere si bolt de prindere in forma de T

- TU: cu axa de tragere, prindere si carlig de tragere

- forta de retinere: 5000 sau 10000 N

- cu gaura filetata (d₁) M8 sau M10 pentru montarea boltului de prindere

- cursa: 83 sau 110 mm

- reglare bolt: 8 sau 12 mm

Observatii:

- prinderile rapide GN 850.1 sunt destinate pentru inchiderea si fixarea rapida a capacelor, clapelor si matritelor

- pe durata prinderii, pivotarea se transforma in miscare axiala a boltului si asigura retinerea prin forma

GN 850.1-INOX – Prindere rapida prin tragere cu carlig

Material: inox

Executii:

- T:cu axa de tragere si prindere

- TF: fara axa de tragere si prindere

- TG: cu axa de tragere, prindere si bolt de prindere cu cap oval

- TT: cu axa de tragere, prindere si bolt de prindere in forma de T

- TU: cu axa de tragere, prindere si carlig de tragere

- forta de retinere: 5000 sau 10000 N

- cu gaura filetata (d₁) M8 sau M10 pentru montarea boltului de prindere

- cursa: 83 sau 110 mm

- reglare bolt: 8 sau 12 mm

Observatii:

- prinderile rapide GN 850.1-INOX sunt destinate pentru inchiderea si fixarea rapida a capacelor, clapelor si matritelor

- pe durata prinderii, pivotarea se transforma in miscare axiala a boltului si asigura retinerea prin forma

GN 850.2 – Prindere rapida orizontala, cu carlig de siguranta

Material: otel zincat, maner plastic rosu

Executii:

- T:cu axa de tragere si prindere

- TF: fara axa de tragere si prindere

- TG: cu axa de tragere, prindere si bolt de prindere cu cap oval

- TT: cu axa de tragere, prindere si bolt de prindere in forma de T

- TU: cu axa de tragere, prindere si carlig de tragere

- forta de retinere: 5000 sau 10000 N

- cu gaura filetata (d₁) M8 sau M10 pentru montarea boltului de prindere

- cursa: 83 sau 110 mm

- reglare bolt: 8 sau 12 mm

Observatii:

- prinderile rapide GN 850.2 sunt destinate pentru inchiderea si fixarea rapida a capacelor, clapelor si matritelor

- pe durata prinderii, pivotarea se transforma in miscare axiala a boltului si asigura retinerea prin forma

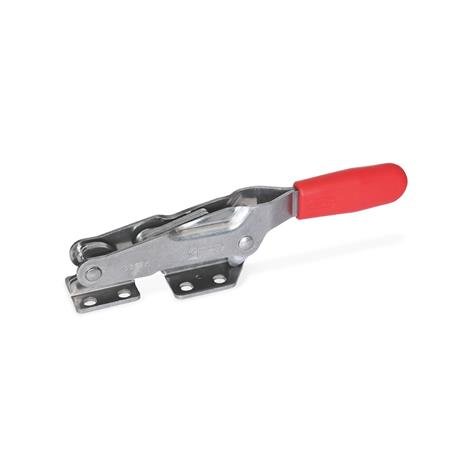

GN 850.2-INOX - Prindere rapida prin tragere, cu carlig de siguranta

Material: inox, maner plastic rosu

Executii:

- T:cu axa de tragere si prindere

- TF: fara axa de tragere si prindere

- TG: cu axa de tragere, prindere si bolt de prindere cu cap oval

- TT: cu axa de tragere, prindere si bolt de prindere in forma de T

- TU: cu axa de tragere, prindere si carlig de tragere

- forta de retinere: 5000 sau 10000 N

- cu gaura filetata (d₁) M8 sau M10 pentru montarea boltului de prindere

- cursa: 83 sau 110 mm

- reglare bolt: 8 sau 12 mm

Observatii:

- prinderile rapide GN 850.2-INOX sunt destinate pentru inchiderea si fixarea rapida a capacelor, clapelor si matritelor

- pe durata prinderii, pivotarea se transforma in miscare axiala a boltului si asigura retinerea prin forma

GN 851 - Clema inchizatoare

Material: otel zincat

Executii:

- cu gauri strapunse pentru montare

- cu sau fara bolt in forma de U

- forta de retinere: 1600, 3200, 7000 N

Observatii: se ofera si varianta din inox GN 851-INOX

GN 851-INOX - Clema inchizatoare

Material: inox

Executii:

- cu gauri strapunse pentru montare

- cu sau fara bolt in forma de U

- forta de retinere: 1600, 3200, 7000 N

GN 851.1 - Clema inchizatoare de colt

Material: otel zincat

Executii:

- cu gauri strapunse pentru montare

- cu sau fara bolt in forma de U

- forta de retinere: 1600, 3200, 7000 N

Observatii: se ofera si varianta din inox GN 851.1-INOX

GN 851.1-INOX - Clema inchizatoare de colt

Material: inox

Executii:

- cu gauri strapunse pentru montare

- cu sau fara bolt in forma de U

- forta de retinere: 1600, 3200, 7000 N

GN 851.2 - Clema inchizatoare de colt

Material: otel zincat

Executii:

- cu gauri strapunse pentru montare

- cu sau fara bolt in forma de U

- forta de retinere: 1600, 3200, 7000 N

GN 851.3 / GN 851.3-INOX - Clema inchizatoare cu carlig de siguranta

Material: otel zincat / inox

Executii:

- cu gauri strapunse pentru montare

- cu sau fara bolt in forma de U

- forta de retinere: 1600, 3200, 7000 N

GN 852 - Clema inchizatoare

Material: otel brunat forjat

Executii:

- montare cu gauri strapunse sau prin sudare

- cu sau fara bolt in forma de U

- forta de retinere: 17000, 40000 N

Observatii: clemele GN 852 sunt folosite pentru fortele mari de retinere necesare in obtinerea plastica a matritelor la presiune ridicata; se ofera si varianta din inox GN 852-INOX

GN 852-INOX - Clema inchizatoare

Material: inox forjat

Executii:

- montare cu gauri strapunse sau prin sudare

- cu sau fara bolt in forma de U

- forta de retinere: 17000, 30000 N

Observatii: clemele GN 852-INOX sunt folosite pentru fortele mari de retinere necesare in obtinerea plastica a matritelor la presiune ridicata

GN 852.1 - Clema inchizatoare verticala

Material: otel forjat brunat

Executii:

- montare cu gauri strapunse sau prin sudare

- cu sau fara bolt in forma de U

- forta de retinere: 12000 N

GN 852.3 - Clema inchizatoare pentru forte mari

Material: otel forjat brunat

Executii:

- montare cu gauri strapunse sau prin sudare

- cu sau fara bolt in forma de U

- forta de retinere: 17000, 40000 N

Observatii: clemele GN 852.3 sunt compacte si pot retine forte mari; se ofera si varianta din inox GN 852.3-INOX

GN 852.3-INOX - Clema inchizatoare pentru forte mari

Material: inox forjat

Executii:

- montare cu gauri strapunse sau prin sudare

- cu sau fara bolt in forma de U

- forta de retinere: 17000, 40000 N

Observatii: clemele GN 852.3-INOX sunt compacte si pot retine forte mari

GN 853 - Clema inchizatoare cu blocare

Material: otel brunat

Executii:

- cu sau fara clema de inchidere

- fara sau cu diverse tipuri de carlige

- forta de retinere: 1750, 4000, 7500 N

Observatii: clema GN 853 contine un blocator ce previne deblocarea accidentala a acesteia; se ofera si varianta din inox GN 853-INOX

GN 853-INOX - Clema inchizatoare cu blocare

Material: inox

Executii:

- cu sau fara clema de inchidere

- fara sau cu diverse tipuri de carllige

- forta de retinere: 1750, 4000, 7500 N

Observatii: clema GN 853 contine un blocator ce previne deblocarea accidentala sau din cauza vibratiilor a acesteia

GN 854 - Clema inchizatoare cu declansare

Material: otel forjat alb

Executii:

- montare prin sudare

- antrenare cu maner sau cu gaura pentru brat detasabil

- forta de retinere: 15000 N

Observatii: clema GN 854 este robusta, ferma si compacta si poate fi utilizata in conditii de temepraturi ridicate, praf, ceata de spray

GN 855 - Clema prindere rapida

Material: otel forjat brunat

Executii:

- inaltime de prindere: 40, 75 mm

- forta de retinere: 15000 N

Observatii: clema GN 855 beneficiaza de un design compact si robust, ce le permite folosirea in conditii severe, precum temperaturi ridicate, praf, ceata

GN 858 - Clema inchizatoare pentru forte mari

Material: otel forjat

Executii:

- montare cu gauri strapunse

- forta de retinere: 15000 N

Observatii: clemele GN 858 sunt folosite pentru retinerea fortelor mari; contine un mecanism de blocare ce previne deschiderea accidentala sau din cauza vibratiilor a acesteia

GN 860 - Prindere rapida orizontala cu cilindru pneumatic

Material: otel zincat

Executii:

- AP: brat de prindere tip furca, doua saibe profilate pentru prinderea unui tampon

- CP: brat de prindere tip furca, doua saibe profilate si tampon de cauciuc GN 708.1

- EP: brat de prindere tip bara cu clema sudabila

Produse conexe: GN 708.1(pentru CP),GN 801(pentru AP),GN 809 (pentru EP), GN 3380

Observatii:pentru a asigura o durata de viata prelungita a pieselor mecanice, precum si a cilindrilor de aer, presiunea de lucru nu trebuie sa depaseasca 6 bar.Clemele GN 860 au un magnet permanent integrat in piston.

GN 861 - Prindere rapida orizontala cu cilindru pneumatic, pentru forte mari

Material: otel zincat; baza: otel turnat

Executii:

- cu bratul de tip bara, sudabil

- cu sau fara piston magnetic

- forta de retinere: 2500, 3600 N

- unghi de operare: 100⁰

Observatii: prinderea GN 861 au fost construite de asa natura pentru a se demonta usor; pentru o utilizare cat mai indelungata a pistonului presiunea maxima de operare sa fie de 6 bar

GN 862 Prindere rapida verticala cu cilindru pneumatic

Material: otel zincat

Executii:

- APV: brat de prindere tip furca, doua saibe profilate pentru prinderea unui tampon

- CPV: brat de prindere tip furca, doua saibe profilate si tampon de cauciuc GN 708.1

- EPV: brat de prindere tip bara cu clema sudabila

Produse conexe: GN 708.1,GN 801,GN 809, GN 3380

Observatii: pentru a asigura o durata de viata prelungita a pieselor mecanice, precum si a cilindrilor de aer, presiunea de lucru nu trebuie sa depaseasca 6 bar.Clemele GN 862 au un magnet permanent integrat in piston.

GN 862.1 - Prindere rapida manual – pneumatica

Material:otel zincat

Executii:

-APVS:brat de prindere tip furca,doua saibe profilate pentru prinderea unui tampon

-CPVS:brat de prindere tip furca,doua saibe profilate si tampon de cauciuc GN708.1

-EPVS: brat de prindere tip bara cu clema sudabila

Produse conexe: GN 708.1(pentru CPVS),GN 801(pentru APVS),GN 809 (pentru EPVS), GN 3380

Observatii:pentru a asigura o durata de viata prelungita a pieselor mecanice, precum si a cilindrilor de aer, presiunea de lucru nu trebuie sa depaseasca 6 bar.Clemele GN 862.1 au un magnet permanent integrat in piston.

GN 863 - Prindere rapida verticala cu cilindru pneumatic, pentru forte mari

Material: otel zincat; corp: otel turnat

Executii:

- cu bratul de tip bara

- cu piston magnetic

Observatii: pentru o utilizare cat mai indelungata a pistonului presiunea maxima de operare sa fie de 6 bar

GN 864 – Prindere rapida pneumatica de putere

Material: otel nichelat sau acoperit cu fluoropolimer anti-aderent

Executii:

- din otel brunat sau acoperit cu fluororpolimer verde anti-aderent (FG)

- montare cu gauri strapunse

- cu bratul de prindere orizontal

- diametru piston: 20, 32, 40 sau 50 mm

- forta de retinere: 2220 – 9000 N

- unghi de operare: 90 grade

- cuplu maxim de strangere (la 6 bar): 60, 150, 300 sau 475 Nm

Observatii:

- cuplul maxim de strangere al prinderii rapide GN 864 se obtine cand bratul ajunge la sfarsitul cursei

- prinderea acoperita cu fluoropolimer (FG) este protejata impotriva gazelor rezultate in urma sudarii si coroziunii

- impreuna cu capacul de protectie GN 864.1, mecanismul de tensionare este protejat suplimentar impotriva patrunderii murdariei

Observatii: presiune maxima de lucru 10 bar

GN 864.1 – Capac de protectie pentru GN 864

Material: aluminiu; suruburi, saibe si bucsi de ghidare din otel brunat

Executii:

- din aluminiu anodizat negru (ES) sau acoperit cu fluoropolimer verde anti-aderent (FG)

- dimensiuni (s x l₁): 32 x 76, 42 x 109, 52 x 131 sau 62 x 162 mm

- cu gauri strapunse pentru suruburi M5, M6, M8 sau M10

Observatii:

- capacul GN 864.1 este compatibil cu prinderea rapida pneumatica GN 864 si protejeaza mecanismul de tensionare de patrunderea murdariei, acoperind partea din spate a acesteia

- capacul acoperit cu fluoropolimer (FG) protejeaza prinderea de gazele rezultate in urma sudarii si coroziunii

GN 865 - Prindere rapida pneumatica de putere

Material: otel brunat

Executii:

- montare cu gauri strapunse

- cu bratul de prindere amplasat vertical

- forta de retinere: 1250 - 4900 N

- unghi de operare: 90⁰

GN 866 - Prindere rapida pneumatica de putere

Material: oțel C 45 nichelat

Executii:

- montare cu gauri strapunse

- cu doua brate de prindere amplasate vertical

- forta de retinere: 630, 1110, 1800 N

Observatii: presiune maxima de lucru 10 bar

GN 867 - Suport pentru GN 864, GN 866

Material: otel C45 nichelat; suruburi DIN 912 din otel brunat

Executii:

- montare cu gauri strapunse filetate

- pentru un bolt (tip E) de prindere sau doua (tip Z)

Observatii: suportul GN 867 cu doua bolturi de prindere se foloseste pentru prinderea rigida a foii de tabla

GN 867.1 - Suport pentru GN 864

Material: otel nichelat; suruburi DIN 912 din otel brunat

Executii:

- montare cu gauri strapunse

- pentru un bolt de prindere (tip E) sau doua (tipZ)

Observatii: suportul GN 864 cu doua bolturi de prindere se foloseste pentru prinderea rigida a foii de tabla

GN 868 - Suport pentru GN 864, GN 865 si GN 866

Material: otel C45 nichelat; suruburi DIN 912 din otel brunat

Executii:

- montare cu gauri strapunse

- cu falci de prindere paralele sau perpendiculare pe brat

GN 868.1 - Suport pentru GN 864

Material: otel brunat

Executii:

- montare cu gauri strapunse

- cu falci de prindere paralele sau perpendiculare pe brat

GN 869.1 - Suport pentru GN 865

Material: otel C 45 nichelat; suruburi DIN 912 din otel brunat

Executii:

- montare cu gauri strapunse

- pentru prindere cu un bolt sau doua

GN 869.2 - Suport pentru GN 865

Material:otel C45 nichelat; suruburi DIN 912 din otel brunat

Executii:

- montare cu gauri strapunse

- cu falci de prindere paralele sau perpendiculare pe brat

GN 870 - Bucsa ghidare suport

Material: otel brunat

Executii:

- montare prin presare

- diametru exterior: 7 - 13 mm

GN 871 - Distantier suport

Material: otel brunat

Executii:

- lungime: 30 - 60 mm

- grosime: 0.1 - 1 mm

GN 872 - Bac de prindere brut

Material: otel brunat

Executii:

- montare cu gauri infundate filetate

- lungime: 30 - 60 mm

- inaltime: 25 - 85 mm

GN 873 - Bratara de fixare

Material: aluminiu negru

Executii:

- diamentru interior: 28, 40, 50 mm

Observatii: bratara de fixare GN 873 mareste simtitor posibilitatile de montare

GN 875 – Prindere pneumatica rotativa, bloc

Material: aluminiu anodizat

Executii:

- cu rotire spre stanga sau spre dreapta 90 de grade

- diametru piston: 25 – 63 mm

- forta de strangere: 170 – 1100 N

- cu sau fara accesorii (brat cu gaura alungita GN 875.2 cu sau fara tampon 708.1; brat cu gaura filetata GN 875.3 sau flansa adaptare montare brat personalizat GN 875.4)

Observatii: bratul se roteste 90 de grade si apoi coboara, realizand strangerea; prinderea este echipata cu un inel magnetic premontat pentru detectarea capatului de cursa cu ajutorul unui senzor

GN 875.2 – Brat cu gaura alungita pentru prindere GN 875 / GN 876

Material: aluminiu anodizat

Executii:

- cu gaura alungita

- lungime: 50, 65 sau 85 mm

- inaltime: 16, 18 sau 23 mm

Observatii: pachetul contine un surub DIN 912 si o piulita ISO 7092 pentru montarea pe axul prinderii

GN 875.3 – Brat cu gaura filetata pentru prindere GN 875 / GN 876

Material: aluminiu anodizat

Executii:

- distanta intre gauri: 50 – 90 mm

- filet: M6, M8 sau M10

Observatii: pachetul contine un surub DIN 912 si o piulita ISO 7092 pentru montarea pe axul prinderii

GN 875.4 – Flansa adaptare montare brat personalizat pentru prindere GN 875 / GN 876

Material: aluminiu anodizat

Executii:

- cu doua gauri filetate M6 sau M8

- distanta dintre gaurile filetate: 38, 45 sau 48 mm

Observatii: flansa serveste ca adaptor pentru brate de prindere personalizate; pachetul contine un surub DIN 912 si o piulita ISO 7092 pentru montarea pe axul prinderii

GN 876 – Prindere pneumatica rotativa cu filet exterior

Material: aluminiu anodizat

Executii:

- cu rotire spre stanga sau spre dreapta 90 de grade

- diametru piston: 25 – 63 mm

- forta de strangere: 170 – 1100 N

- cu sau fara accesorii (brat cu gaura alungita GN 875.2 cu sau fara tampon 708.1; brat cu gaura filetata GN 875.3; flansa adaptare montare brat personalizat GN 875.4 sau flansa filetata GN 876.1)

Observatii: bratul se roteste 90 de grade si apoi coboara, realizand strangerea; inaltimea prinderii poate fi reglata datorita filetului exterior

GN 876.1 – Flansa filetata pentru prindere GN 876

Material: otel zincat

Executii:

- montare cu gauri strapunse pentru suruburi cu cap cilindric

- cu filet interior: M40x1,5 – M80x1,5

- distanta intre gauri montare: 37 – 70 mm

Observatii:

GN 890 - Prindere rapida cu plunjer cu cilindru pneumatic

Material: otel zincat; corp: otel forjat brunat

Executii:

- tip SP: - forta de retinere , intre 780-5520 N

Produse conexe:GN 3380

Observatii:pentru a asigura o durata de viata prelungita a pieselor mecanice, precum si a cilindrilor de aer, presiunea de lucru nu trebuie sa depaseasca 6 bari .Clemele GN 890 au un magnet permanent integrat in piston.

GN 893 - Senzor de proximitate pentru GN 864, GN 866, GN 866.1

Material: plastic

Executii:

- cu cablu sau fara

- cu trei LED-uri de stare

GN 896 - Senzor magnetic pentru GN 860, 861, 862, 863 si 890

Executii:

- cu diverse forme constructive

- cu LED de stare

GN 903 - Tampon de prindere cu talpa articulata

Material: surub: otel brunat; talpa: plastic

Executii:

- cu surub M6 - M12

- lungime surub 26 - 94 mm

- diametru talpa: 15 - 40 mm

Observatii: tampoanele GN 903 se pot folosi impreuna cu prinderi rapide actionate manual; talpa se poate demonta si monta cu usurinta de surub; se ofera si varianta cu surub din inox GN 903-INOX

GN 903-INOX - Tampon de prindere cu talpa articulata

Material: surub: inox; talpa: plastic

Executii:

- cu surub M6 - M12

- lungime surub: 26 - 64 mm

- diametru talpa: 15 - 40 mm

Observatii: tampoanele GN 903-INOX se pot folosi impreuna cu prinderi rapide actionate manual; talpa se poate demonta si monta cu usurinta de surub

GN 910 - Prindere rapida verticala, heavy duty

Material: otel forjat brunat

Executii:

- montare cu gauri strapunse

- cu gaura normala sau alungita

- forta de retinere: 2200 - 15400 N

- mobilitate: minim 100 de grade

Observatii: prinderile GN 910 sunt destinate aplicatiilor unde apar forte mari

GN 910.1 - Prindere rapida verticala heavy duty

Material: otel forjat brunat

Executii:

- montare cu gauri strapunse

- cu gaura normala sau alungita

- forta de retinere: 2200 - 15400 N

- mobilitate: minim 100 de grade

Observatii: prinderile GN 910.1 sunt destinate aplicatiilor unde apar forte mari

GN 910.2 - Mecanism prindere rapida modulara heavy duty

Material: otel forjat brunat

Executii:

- montare cu gauri strapunse

- forta de retinere: 2200 - 15400 N

- mobilitate: minim 100 de grade

Observatii: mecanismul GN 910.2 permite reglarea marimii si pozitiei manerului in functie de aplicatie

GN 910.3 - Mecanism prindere rapida modulara heavy duty

Material: otel forjat brunat

Executii:

- montare prin sudare

- forta de retinere: 2200 - 15400 N

- mobilitate: minim 120 de grade

Observatii: mecanismul GN 910.3 permite reglarea marimii si pozitiei manerului in functie de aplicatie

GN 910.5 - Maner prindere rapida modulara heavy duty

Material: plastic

Observatii: manerul GN 910.5 se alege in functie de forta de retinere a prinderii rapide

GN 910.6 - Levier actionare prindere modulara verticala heavy duty

Material: otel brunat

Observatii: levierul GN 910.6 se alege in functie de forta de retinere a prinderii rapide

GN 910.7 - Brat de prindere pentru prindere rapida modulara heavy duty

Material: otel brunat

Observatii: bratul GN 910.7 se alege in functie de forta de retinere a prinderii rapide

GN 910.8 - Bucsa pentru prindere rapida modulara heavy duty

Material: otel brunat

Observatii: bucsa GN 910.8 se alege in functie de forta de retinere a prinderii rapide

GN 910.9 - Baza pentru prindere rapida modulara heavy duty

Material: otel brunat

Observatii: baza GN 910.9 se alege in functie de forta de retinere a prinderii rapide

GN 951.1 - Element de prindere cleme

Material: otel zincat sau inox

Executii:

- cu capete filetate M4, M6, M8

- latime: 21, 32, 38 mm

- lungime: 56 - 207 mm

Observatii: la cerere, elementul de prindere GN 951.1 poate fi din inox A4

GN 951.2 - Element de prindere cleme

Material: otel zincat sau inox

Executii:

- cu capete filetate M10, M12

- latime: 46, 55 mm

- lungime: 129 - 421 mm

GN 962 – Prindere pneumatica heavy duty

Material: otel fosfatat

Executii:

- cu brat bifurcate si calaret sau bara cu gaura strapunsa

- cu piston magnetic

- cu gauri alungite pentru montare

- forta de retinere: 2200, 4400 sau 8500 N

- presiune maxima de functionare: 6 bar

Observatii:

- prinderea GN 962 este echipata cu corpul ramforsat, bolturile si bucsile calite, devenind adecvate pentru aplicatii in care apar forte mari si este necesara o durata mare de viata;

- pistonul magnetic permite detectarea pozitiei de capat in conexiune cu senzorii GN 3380;

- toate componentele mobile sunt lubricate cu gresant special

TLA, TLAL, TLAS - Clema inchizatoare

Material: otel zincat, inox sau otel nichelat

Executii:

- montare cu gauri strapunse

- clema simpla, cu locas pentru blocare sau cu buton de siguranta

- forta de retinere: 550 - 2000 N

TLC - Clema inchizatoare

Material: otel zincat sau inox

Executii:

- montare cu gauri strapunse

- forta de retinere: 400 N

TLE. TLEL. - Clema inchizatoare compacta

Material: otel zincat sau inox

Executii:

- montare cu gauri strapunse

- clema simpla sau cu locas pentru blocare

- forta de retinere: 550 N

TLF, TLFS - Clema inchizatoare

Material: otel zincat, inox sau otel nichelat

Executii:

- montare cu gauri strapunse

- clema simpla sau cu buton pentru deblocare

- forta de retinere: 1500 N

TLG - Clema inchizatoare

Material: otel zincat sau inox

Executii:

- montare cu gauri strapunse

- forta de retinere: 1000 N

TLI - Clema inchizatoare

Material: otel zincat sau inox

Executii:

- montare cu gauri strapunse

- forta de retinere: 500 N

TLL - Clema inchizatoare

Material: otel zincat

Executii:

- montare cu gauri strapunse

- forta de retinere: 200 N

Observatii: la cerere, clema poate fi din inox

TLM - Clema inchizatoare

Material: otel zincat sau inox

Executii:

- montare cu gauri strapunse

- clema simpla sau cu locas pentru blocare

- forta de retinere: 1500 N

TLN - Clema tip carlig

Material: otel zincat

Executii:

- montare cu gauri strapunse

- forta de retinere: 1000 N

Observatii: la cerere, clema TLN poate avea locas pentru blocare

TLP - Clema tip carlig

Material: otel zincat

Executii:

- montare cu gauri strapunse

- forta de retinere: 400 N

Observatii: la cerere, clema TLP poate fi executata din inox

TLR – Clema inchizatoare cu compensare

Material: otel zincat sau inox

Executii:

- montare cu gauri strapunse

- forta de retinere: 500 N

Observatii: clemele TLR se monteaza pe usile supuse vibratiilor

TLU – Clema inchizatoare ajustabila

Material: otel zincat

Executii:

- montare cu gauri strapunse

- forta de retinere: 750 N

Observatii: clema TLU se poate folosi pe suprafete inclinate

TLV - Clema inchizatoare

Material: otel zincat sau inox

Executii:

- montare cu gauri strapunse

- forta de retinere: 550 N

TLY – Clema inchizatoare sudabila

Material: otel zincat

Executii:

- se monteaza prin sudare

- forta de retinere: 300 N

Observatii: la cerere clema TLY poate fi executata din inox AISI 304 (cantitate minima)

TLZ – Clema inchizatoare

Material: otel zincat

Executii:

- montare in 4 gauri strapunse

- forta de retinere: 1000 N
